Vigas

As vigas são elementos estruturais cruciais em construção civil e engenharia, projetadas para suportar cargas e distribuir o peso ao longo de uma estrutura. Os perfis mais comuns utilizados como vigas são os perfis I, U e W/H. Cada um desses perfis tem características específicas que os tornam adequados para diferentes tipos de aplicações. Aqui está uma visão geral de cada um:

1. Vigas I

Descrição

  • Forma: O perfil I tem a forma de uma letra “I” com duas abas horizontais (flanges) e uma alma vertical (web) que conecta as abas.
  • Dimensões: Disponível em uma ampla gama de tamanhos, com alturas e larguras variadas.

Características

  • Resistência: Oferece alta resistência à flexão e à torção devido ao formato da seção transversal. A alma vertical ajuda a resistir à carga de compressão e as abas horizontais proporcionam resistência à flexão.
  • Uso Comum: Estruturas de edifícios, pontes, suportes de carga, e outras aplicações estruturais onde alta resistência e rigidez são necessários.

Aplicações

  • Construção de Edifícios: Vigas I são frequentemente usadas em estruturas de edifícios para suportar grandes cargas.
  • Pontes: Usadas em pontes para suportar o peso do tráfego e outros elementos.

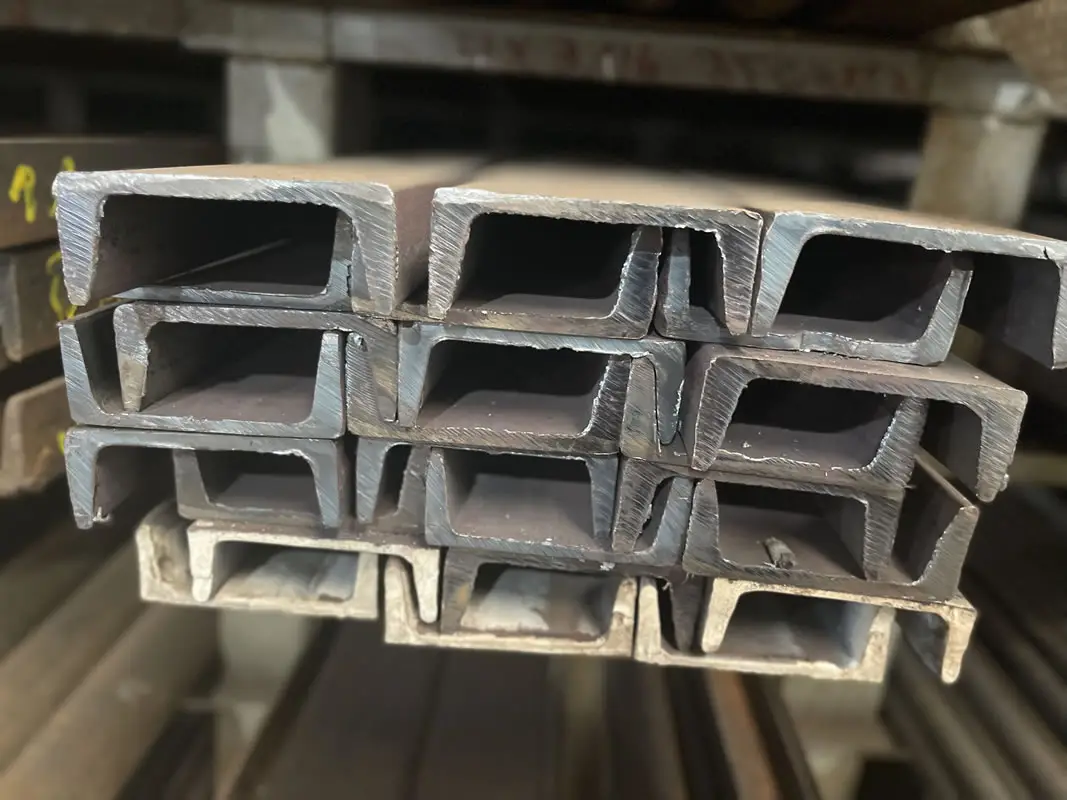

2. Vigas U

Descrição

  • Forma: O perfil U tem a forma de uma letra “U” com abas verticais e uma base horizontal. Também é conhecido como perfil em “canal”.
  • Dimensões: Disponível em diferentes tamanhos e espessuras.

Características

  • Resistência: Adequada para suportar cargas em direções variadas, mas geralmente tem menos resistência à flexão comparada ao perfil I.
  • Uso Comum: Estruturas mais leves e suportes onde a resistência máxima não é crucial, mas a simplicidade e o custo são fatores importantes.

Aplicações

  • Construção Leve: Utilizado em estruturas menores e menos críticas, como em divisórias e suportes de paredes.
  • Montagem de Estruturas: Usado em estruturas de suporte para equipamentos e instalações industriais.

3. Vigas W/H

Descrição

  • Forma: Os perfis W (Wide Flange) ou H (H-Perfil) têm uma seção transversal em forma de “H”, com abas largas e uma alma central mais espessa. Em alguns países, o perfil W é chamado de perfil H.
  • Dimensões: Disponível em uma variedade de tamanhos e espessuras, com abas geralmente mais largas do que as de um perfil I.

Características

  • Resistência: Oferece excelente resistência à flexão e à torção, devido à largura das abas e à espessura da alma. É eficiente para suportar grandes cargas e resistir a deformações.
  • Uso Comum: Estruturas que exigem alta capacidade de carga, como edifícios altos, pontes e grandes instalações industriais.

Aplicações

  • Construção de Grandes Estruturas: Usado em edifícios de vários andares, pontes e grandes estruturas industriais onde são necessárias grandes capacidades de carga.
  • Estruturas de Suporte: Ideal para suportes e estruturas que precisam suportar grandes cargas e distribuir eficientemente o peso.

Comparação e Considerações

  • Vigas I: Oferecem uma boa combinação de resistência e rigidez e são amplamente utilizadas em diversas aplicações estruturais.
  • Vigas U: Mais econômicas e adequadas para estruturas mais leves, mas com menor capacidade de carga em comparação com perfis I e W/H.
  • Vigas W/H: Ideal para aplicações que requerem alta capacidade de carga e resistência, oferecendo uma distribuição eficiente de peso e suporte robusto.

Escolha do Perfil

  • Carga e Aplicação: Escolha o perfil com base na carga que a viga precisará suportar e na aplicação específica.
  • Material: O tipo de aço ou outro material utilizado pode influenciar a escolha do perfil, com base na durabilidade, resistência à corrosão e outras propriedades.
  • Normas e Regulamentações: Certifique-se de que o perfil selecionado atende às normas de construção e engenharia relevantes para garantir a segurança e a eficiência da estrutura.

Cada tipo de viga tem suas vantagens e desvantagens, e a escolha correta depende das especificações do projeto e dos requisitos estruturais.

Dispomos nos formatos de vigas I, vigas U, vigas W/H.

  • Dispomos de todas as bitolas a pronta entrega.
  • Executamos cortes especiais conforme projeto.
  • Nas qualidades normais ou galvanizadas.
